Die Automation in der Fleischverarbeitung bietet vielfältige Vorteile

Die Lebensmittelindustrie boomt. Immer mehr frische und verarbeitete Lebensmittel, Snacks, Fertiggerichte und Convenience-Produkte müssen produziert und verpackt werden. Doch es ist schwieriger geworden, geeignete oder qualifizierte Mitarbeiter zu finden. Insbesondere im Fleischwarenbereich herrscht derzeit akuter Personalmangel. Gleichzeitig steigen die Anforderungen an die Hygiene und an die Qualität. Ein Ausweg aus dem Dilemma sind Automatisierungslösungen. Roboter jedoch werden in der Fleischwirtschaft bislang noch recht verhalten eingesetzt.

Im Vergleich zu anderen Branchen weist die Lebensmittelindustrie immer noch einen geringen Automatisierungsgrad auf. Jährlich werden nur etwa drei Prozent der Roboter in die Lebensmittelindustrie verkauft. Der größte und auch am meisten wachsende Markt ist der Bereich Automotive mit rund 100.000 verkauften Industrierobotern pro Jahr, gefolgt von der Elektro- und Elektronikbranche, der Metall- sowie der Chemie- und Kunststoffindustrie.

Hauptursache für einen nur verhalten steigenden Automatisierungsgrad in der Lebensmittelbranche sind die verarbeiteten Produkte: Es handelt sich um natürliche, sensible und leicht verderbliche Ware. Der Verpackungsprozess muss in allen Teilbereichen individuell dem Produkt, seiner Form und seinen spezifischen Eigenschaften angepasst werden. Er lässt sich also kaum oder nur sehr schwer standardisieren.

Automatisierung bietet viele Vorteile

In der Vergangenheit wurden daher bei steigenden Absatzzahlen in der Regel mehr oder andere Maschinen eingesetzt, größere bzw. zusätzliche Produktionsstätten errichtet, mehr Menschen für die unterschiedlichen Tätigkeiten und auch für die Kontrolle beschäftigt. Heute ist es ungleich schwieriger, geeignetes Personal zu finden. Vor allem dann, wenn es sich um wenig attraktive oder immer wiederkehrende Aufgaben handelt. Deshalb stehen aktuell nicht nur größere, sondern auch kleine Unternehmen vor der Frage, wie sie die täglichen Anforderungen effizient und vor allem wirtschaftlich bewältigen können.

Personalmangel ist allerdings nicht der einzige Faktor, der die Betriebe dazu veranlasst, einen höheren Automatisierungsgrad anzustreben. Auch steigende Personalkosten durch die angespannte Wettbewerbssituation und die Einführung von Mindestlöhnen schlagen immens zu Buche. Allein in den Jahren 2000 bis 2015 erhöhten sie sich auf 160 Prozent. Im gleichen Zeitraum konnten die Verkaufspreise an den Lebensmitteleinzelhandel nur bedingt angepasst werden. Erschwerend wirken sich darüber hinaus die immer strengeren Hygieneanforderungen aus, die unter anderem durch die efsa (European Food Safety Authority), die amerikanische FDA (Food and Drug Administration) sowie den IFS Food Standard, einem von der Global Food Safety Initiative anerkannten Standard für die Auditierung von Lebensmittelherstellern, vorgeschrieben werden. Und nicht zuletzt steigen auch die Anforderungen an das Produkt, beispielsweise was die Mindesthaltbarkeit oder die Kennzeichnung und Rückverfolgbarkeit betrifft.

Einsatzmöglichkeiten für Automation

Für all diese Herausforderungen ist die Automation ein zielführender Ansatz. Gerade im sensiblen Markt der Fleisch- und Wurstwaren reichen die Einsatzmöglichkeiten für Automatisierungslösungen innerhalb des Verpackungsprozesses von der Zuführung und dem Beladen über Kennzeichnung und Inspektion bis in den End-of-Line-Bereich mit Sekundärverpacken und Palettieren. Sinnvoll ist Automation allerdings nur dann, wenn der Automatisierungsgrad dem Bedarf des Unternehmens angepasst wird und sich wirtschaftlich darstellen lässt. Und wenn vor allem der Mensch im Prozess komplett ersetzt werden kann. Jedoch ist die Stelle, an der die meisten Menschen eingesetzt werden, nicht immer die beste Stelle, um Automatisierungskomponenten zu integrieren.

Zuverlässige Kontrolle mit Inspektionslösungen auch im hohen Leistungsbereich

Ein Teilprozess, der sich in jedem Fall sinnvoll automatisiert lässt, ist der Bereich Kontrolle bzw. Inspektion. War bisher der Mensch als Kontrollinstanz für Produkt, Verpackung und Kennzeichnung das „Maß aller Dinge“, lässt sich eine zuverlässige Kontrolle im hohen Leistungsbereich heute praktisch nicht mehr auf diese Art durchführen. Auch einzelne Stichproben genügen in der Regel nicht, um die gesetzlichen Vorgaben erfüllen und letztendlich die Verbrauchersicherheit gewährleisten zu können. Denn die Anforderungen gerade in der Lebensmittelindustrie sind sehr komplex. So müssen Packgut und Verpackung auch bei hohem Durchsatz zuverlässig auf sichtbare Fremdkörper hin überprüft werden. Hinsichtlich der Qualität ist sicherzustellen, dass zum Beispiel das zu verpackende oder verpackte Fleisch nicht unerwünschte Eigenschaften aufweist, die richtige Menge Würstchen in die Verpackung eingelegt werden oder die Schinkenscheiben in der Tiefziehverpackung korrekt angeordnet sind.

Ebenso birgt der Bereich Kennzeichnung eine Vielzahl möglicher Fehlerquellen: Ist das Etikett an der richtigen Stelle aufgebracht? Wurde es überhaupt appliziert? Ist der Barcode lesbar? Enthält er alle relevanten Informationen? Wurde ein korrektes Mindesthaltbarkeitsdatum angegeben? Entsprechen alle Angaben den im System hinterlegten Referenzdaten? Um sicherzugehen, dass nur korrekte Verpackungen in den Verkauf gelangen, muss also tatsächlich jede einzelne Packung überprüft werden. Diese Aufgabe erledigen nur automatische Inspektionssysteme schnell, präzise und dauerhaft zuverlässig. Als Kennzeichnungsspezialist, der das gesamte Lösungsspektrum für Aufgaben der Kennzeichnungskontrolle abdeckt, bietet ­­­­­­­­MULTIVAC hierzu ein umfangreiches Produktportfolio, das von der Kontrolle von Anwesenheit und Position (Etikett, Druckbild, Produkt) über die Texterkennung und Textprüfung (OCR, OCV), Lesbarkeit und Inhaltsanalyse von ein- und zweidimensionalen Codes bis hin zur Mustererkennung reicht. Die Lösungen können entweder direkt in Verpackungslinien integriert oder als Stand-alone-Lösung ausgelegt werden. Zu den am häufigsten genutzten Inspektionssystemen zählen dabei einfache Sensoren, Barcodeleser, Visionsensoren sowie intelligente Kamerasysteme.

Vor- und nachgelagerte Prozesse bieten zahlreiche Optionen

Aber nicht nur bei der Inspektion, auch in den der Verpackungsmaschine vor- wie nachgelagerten Prozessschritten lohnt sich Automatisierung. Meist handelt es sich um wiederkehrende oder auch schwere Tätigkeiten, die wenig ergonomisch sind. Beispiele hierfür sind das Einlegen von Fleisch- oder Wurstwaren in eine Verpackung, das Einlegen von Primär- in Sekundärverpackungen oder das Stapeln der Kartons auf eine Palette. Doch auch wenn sich diese Bereiche in hohem Maße für Automation eignen – sobald natürliche Rohstoffe verarbeitet werden, bedarf es einer gewissen Flexibilität.

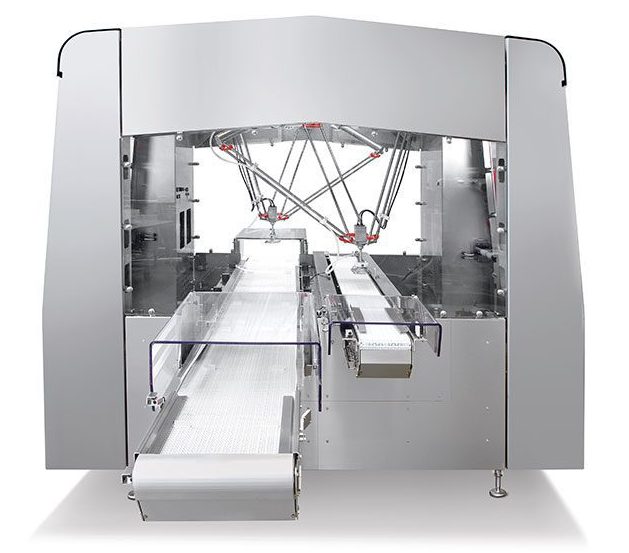

Ein Unternehmen, das hochflexibel verpacken muss, ist die Radeberger Fleisch- und Wurstwaren GmbH. Seit rund 25 Jahren kommen dort bedienerfreundliche, hocheffiziente Verpackungsmaschinen und Automatisierungskomponenten von ­­­­­­­­MULTIVAC zum Einsatz. Mittlerweile sind insgesamt acht Anlagen in Betrieb, darunter ein Würstchenroboter, der die über 30 Naturdarmwürstchensorten mit hoher Leistung sauber, ordentlich und in der gewünschten Stückzahl in die Packungsmulden einlegt. Damit das Handhabungsmodul H 240 die unterschiedlichen Würstchen auch gut greifen kann, werden sie zuvor über ein entsprechendes Zuführband sortiert und vereinzelt.

Gut automatisieren lässt sich zudem der Verpackungsprozess für Aufschnittware. Hier können unterschiedliche Handhabungsmodule innerhalb einer Verpackungslinie in hohem Maße zu einem deutlich effizienteren und auch hygienischeren Prozess beitragen, denn der Mensch ist immer noch das größte hygienische Risiko beim Verpacken von sensiblen Fleischwaren. Auf der diesjährigen Anuga FoodTec zeigte ­­­­­­­­MULTIVAC zum Beispiel eine komplette Linie für das Verpacken von geslicter Ware, die sich gegenüber herkömmlichen Lösungen im Markt durch einen signifikant reduzierten Footprint auszeichnet. Die ­­­­­­­­MULTIVAC Lösung umfasst die kompakte, flexible Tiefziehverpackungsmaschine R 245, die mit dem Horizontal Loader, einem produktschonenden und hygienischen Beladesystem für geslicte Produkte, ausgestattet ist. Alternativ kann auch ein leistungsfähiger Pick-and-Place-Roboter zum Einsatz kommen, der ebenfalls darauf ausgelegt ist, geslicte Produkte mit hoher Leistung sicher und hygienisch in die Packungen einzulegen.

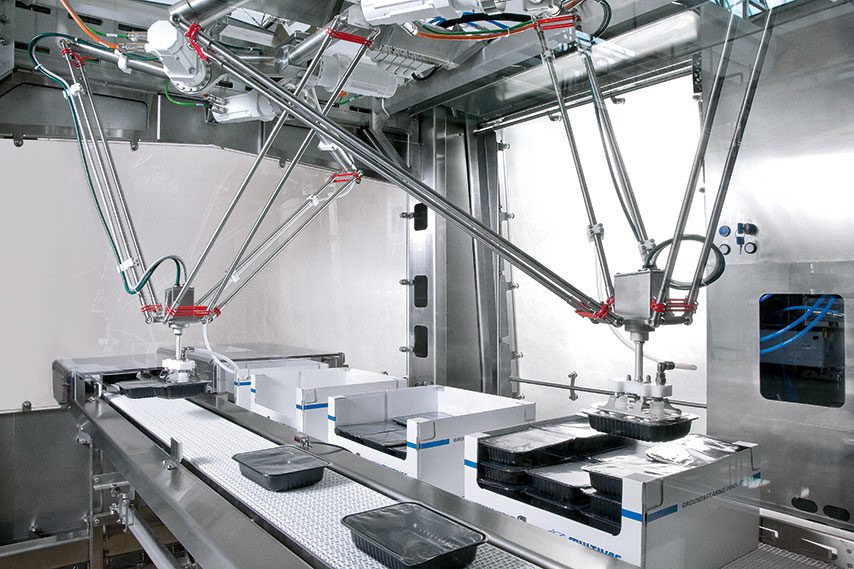

Ein weiteres Anwendungsfeld für einen Industrieroboter ist zudem das Aufnehmen von jeweils einer einzigen oder von mehreren Lebensmittelverpackungen, um diese dann gleichmäßig oder auch versetzt in einen Karton oder Mehrwegbehälter abzulegen. Darüber hinaus können diese Sekundärverpackungen mit einem Handhabungsmodul problemlos palettiert werden. Entsprechend der Größe des Produktionsraumes, der benötigten Funktionalitäten und der gewünschten Leistung können die Module individuell mit Zwei-, Drei- oder Vierachsrobotern und passenden Greifersystemen ausgestattet werden. Sie sind für variierende Produkte, Packungsformate, Gewichte und Taktzeiten flexibel einsetzbar und erfüllen dank des ­­­­­­­­MULTIVAC Hygienic Design™ die Anforderungen der Lebensmittelindustrie.

Aber immer gilt es, die jeweiligen Begebenheiten sorgfältig zu analysieren, Bedarfe und Anwendungen zu definieren und daraus gemeinsam mit dem Kunden eine auf ihn zugeschnittene Lösung zu entwickeln. Dies können nur Unternehmen aus der Zulieferindustrie leisten, die über erfahrene Mitarbeiter sowie über das notwenige Portfolio verfügen.

Nicht nur Personalkosten, sondern auch Materialkosten sparen

Übergeordnete Steuerung aller Linienkomponenten

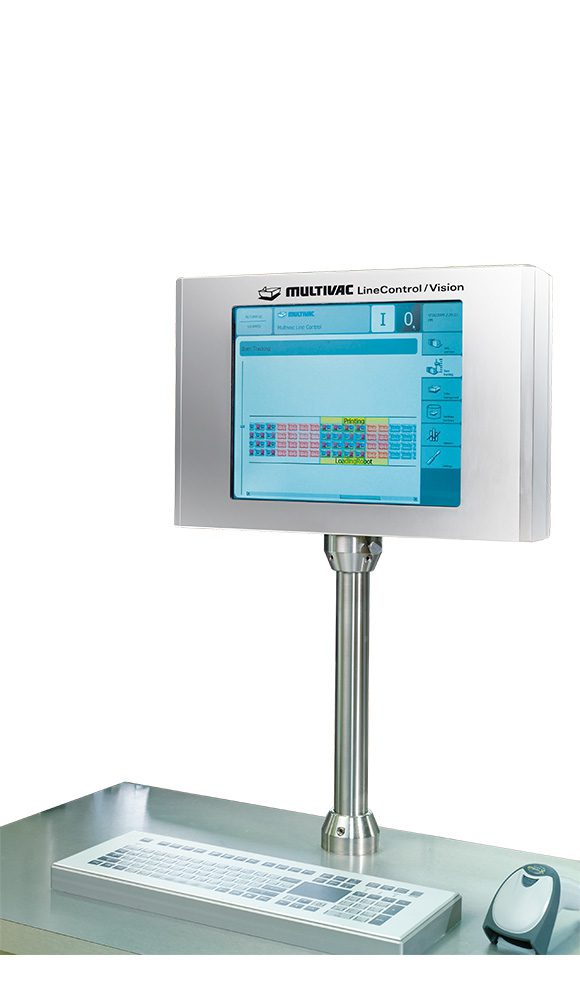

Die Potenziale eines höheren Automatisierungsgrades in Bezug auf Effizienz, Prozesssicherheit, Wirtschaftlichkeit und Bedienbarkeit können jedoch nur dann voll ausgeschöpft werden, wenn alle Module in die Maschinensteuerung integriert und über ein einziges Bedienterminal gemanagt werden können. In ­­­­­­­­MULTIVAC Verpackungslinien verbindet die übergeordnete ­­­­­­­­MULTIVAC Line Control (MLC) alle Komponenten der Verpackungslinie des Kunden und koordiniert diese, bis hin zur Anbindung an das ERP-System. Das gewährleistet präzise, reproduzierbare und transparente Prozesse – und erfordert nur ein Minimum an Bedienpersonal.

Während bislang alle spezifischen Parameter und Konfigurationen auch an allen einzelnen Linienkomponenten, etwa Handhabungsmodulen, Inspektions- oder Etikettierlösungen, vorgenommen und bei einem Produktwechsel jeweils auf das neue Produkt umgestellt werden mussten, sind mit einer übergeordneten Rezeptverwaltung die Einstellungen der einzelnen Linienkomponenten in Form von Unterrezepten mit dem Hauptrezept verknüpft, das an der Verpackungsmaschine aufgerufen wird. Das HMI sendet beim Aufrufen des Rezeptes für ein bestimmtes Produkt automatisch an alle Linienkomponenten die Meldung, die entsprechenden Unterrezepte aufzurufen. Der Verpackungsprozess wird also insgesamt einfacher, schneller und effizienter – und kann auch von einem kurz eingelernten Mitarbeiter sicher gesteuert werden.

Schließlich muss bei einer weitgehend automatisierten Verpackungslösung gemeinhin das Ziel sein, den Footprint, also den Platzbedarf, der gesamten Anlage auf ein Minimum zu reduzieren. Ein automatisiertes Verpackungssystem sollte nicht mehr Fläche in Anspruch nehmen als eine konventionelle Lösung. Dies gelingt nur, wenn die Verpackungsmaschine ein Teil der Automatisierung wird und alle Automatisierungskomponenten, wie zum Beispiel in der Slicer-Lösung, intelligent integriert werden.
