Zuführung von Spritzen

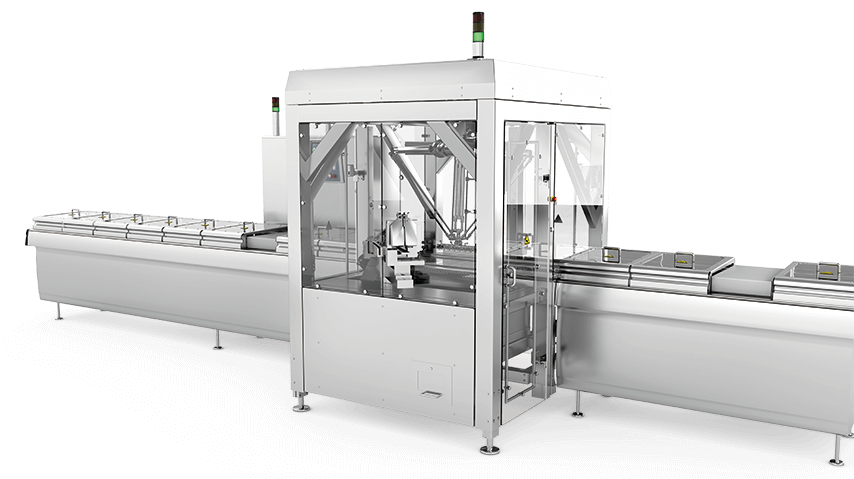

Erstmalig bietet MULTIVAC eine eigene Lösung für die automatisierte Zuführung von Fertigspritzen, die nahtlos in eine Verpackungslinie integriert werden kann.

Das System eignet sich für vorgefüllte Glas- und Kunststoffspritzen mit oder ohne Kanüle. Mit einer Verarbeitungsgeschwindigkeit von bis zu 300 Spritzen pro Minute können Spritzen kontrolliert und prozesssicher dem Tiefziehverpackungsprozess zugeführt werden. Dabei ist das System für Spritzen mit einem Durchmesser von 6,5 bis 25 mm und einer Länge von 70 bis 150 mm ausgelegt.

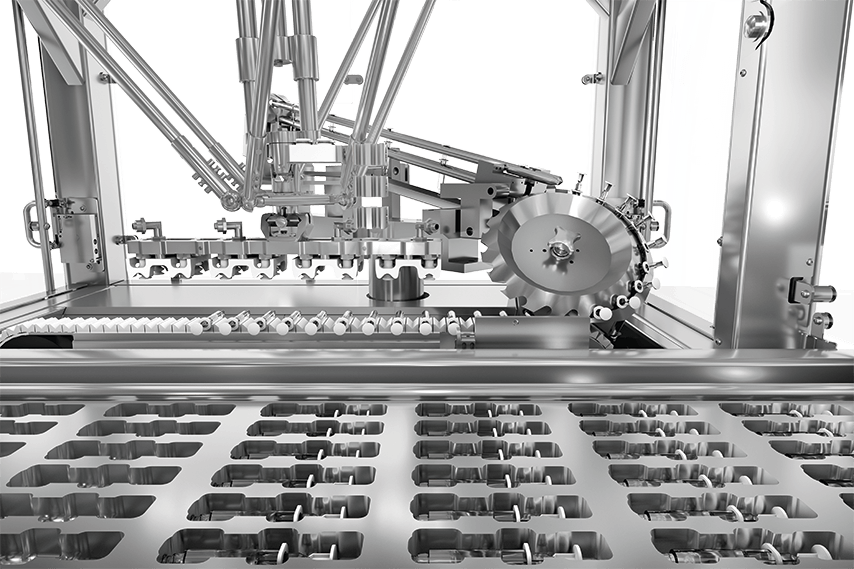

Die sensiblen Produkte werden hängend durch ein Zuführband zum eigentlichen Beladesystem transportiert, dafür werden die Spritzen am Flansch gehalten. Über Transportschienen gelangen die Spritzen weiter zu einem Sternrad, wo sie separiert und orientiert werden. Die bisher vertikal ausgerichteten Spritzen sind anschließend horizontal ausgerichtet. Das Sternrad übergibt die Spritzen an ein servogetriebenes Trapezband. Dort werden sie von einem Pick and Place Roboter übernommen und in die geformte Kavität der Tiefziehverpackungsmaschine eingelegt.

Das Zuführsystem gewährleistet einen kontrollierten Zuführprozess und bietet durch die Möglichkeit einer einfachen und schnellen Umrüstung zwischen verschiedenen Spritzen- und Trägerformaten eine hohe Flexibilität. Sternrad und Trapezband lassen sich ohne Werkzeug in kurzer Zeit austauschen – das reduziert Stillstandzeiten und erhöht damit die Effizienz der gesamten Anlage. Die Ansteuerung erfolgt bedienerfreundlich und sicher über das HMI der Tiefziehverpackungsmaschine.
